風力發電機主軸承是整臺風機最關鍵的傳動部件之一，一旦發生過熱或潤滑失效，輕則停機維修，重則主軸斷裂造成機毀人傷。然而主軸承所處的環境偏偏是傳統測溫手段最難應對的：強振動、強電磁場、封閉的內嵌空間。熒光光纖溫度傳感器憑借無源、抗電磁干擾、可長期內嵌的特性，正在成為風機主軸承溫度在線監測的優選方案。
一、主軸承測溫為什么難
風力發電機的工作環境對測溫傳感器極為苛刻。變頻器產生的高頻電磁干擾、發電機本體的交變磁場，會使熱電偶和鉑電阻的測量信號持續跳動，無法準確反映軸承真實溫度。無線測溫貼片在金屬機艙內信號衰減嚴重，且電池更換在百米高空的機艙里代價高昂。更關鍵的是，主軸承內嵌測溫要求傳感器能在二十年以上的風機設計壽命內免維護穩定工作，這是絕大多數傳統傳感器無法承諾的。
二、熒光光纖測溫如何解決這些問題
熒光光纖測溫探頭的工作原理決定了它與生俱來的優勢：信號全程為光，探頭無需供電，沒有任何金屬導體進入測溫區域。這意味著無論變頻器產生多強的電磁干擾，無論發電機磁場多么復雜，測溫結果始終穩定、不失真。探頭材質為無機熒光晶體，物理化學性質極其穩定，內嵌在軸承座內可長期工作而不需要更換，真正實現”裝上即忘”的免維護目標。
對于海上風機，防腐和防潮要求更為嚴苛。熒光光纖探頭全密封結構，無電氣接觸點，從根本上消除了潮濕鹽霧環境下的腐蝕失效隱患，運維成本大幅低于需要定期上塔檢查的傳統方案。
三、能監測哪些位置
熒光光纖測溫探頭體積纖小、可彎曲，可根據軸承結構靈活部署在以下關鍵位置：主軸承外圈滾道附近、軸承座油脂潤滑通道壁面、主軸與軸承接觸端面。通過多點布置，可以掌握軸承各方位的溫度分布，及時發現局部過熱區域，而不僅僅是一個籠統的平均溫度數值。溫度數據通過光纖傳輸至機艙內主機，再經通信接口上傳至風場 SCADA 系統，運維人員在集控中心即可實時掌握每臺風機主軸承的溫度狀態。
四、常見問題 FAQ
Q：熒光光纖探頭能承受風機的持續振動嗎？
可以。石英光纖材質具有良好的抗疲勞特性，配套的鎧裝護套經過專門的振動耐久驗證，能夠承受風機長期運行產生的寬頻振動載荷。
Q：陸上和海上風機都適用嗎？
兩者均適用。陸上風機主要考慮寬溫適應（北方冬季低溫）和抗電磁干擾；海上風機額外要求防鹽霧腐蝕，熒光光纖探頭的全密封無電氣接觸結構對兩種場景均有很好的適應性。
Q：可以接入現有的風場 SCADA 系統嗎？
可以。主機支持標準通信協議，可與主流風場監控系統對接，溫度數據直接進入已有的數據采集和報警管理流程，無需額外搭建獨立系統。
Q：真的能做到二十年不維護嗎？
熒光光纖探頭本身無機械活動部件、無電子元件，理論壽命遠超二十年。主機部分建議定期巡檢，但探頭一經安裝無需任何干預，這是目前已知使用壽命最長的內嵌測溫方案之一。
Q：如何評估我們風場是否適合使用這套方案？
告知風機型號、主軸承型號以及目前測溫方式存在的問題，華光天銳技術團隊可快速評估適配性并提供方案建議。
聯系華光天銳 · 獲取風機主軸承測溫方案
風機主軸承一旦損壞，更換成本高達數百萬元，停機損失更是難以估量。提前部署可靠的溫度監測系統，是當前風電運維降本增效最直接有效的手段之一。歡迎聯系華光天銳，我們將根據您的風場情況提供針對性方案。
]]>一、電力電纜隧道的火災風險特征
電力電纜隧道的火災風險與普通建筑火災有本質區別，決定了常規消防監測手段在此場合的局限性。
電纜隧道空間狹長密閉，單條隧道長度從數百米到數十公里不等，橫截面小，自然通風條件差。一旦發生局部過熱，熱量在密閉空間內快速積累，溫度上升速度遠快于開放環境。
電纜火災的起火點分布不固定。電纜中間接頭、電纜本體絕緣薄弱點和外力損傷位置都可能成為起火點，事先無法預判具體位置。固定點式探測器只能覆蓋安裝位置附近，兩個探測器之間的區域存在監測盲區。
電纜絕緣材料燃燒產生大量有毒煙霧，撲救難度極高。防止火災發生的最有效手段是在早期過熱階段就觸發預警，而不是等到明火出現后再響應。
| 隧道火災風險特征 | 對監測系統的要求 |
|---|---|
| 起火位置不固定 | 全線連續覆蓋，無監測盲區 |
| 空間密閉，熱量積累快 | 響應速度快，早期預警能力強 |
| 隧道長度從數百米到數十公里 | 單系統覆蓋范圍大 |
| 電磁環境復雜 | 抗干擾能力強，信號穩定 |
| 人員無法長期駐守 | 無人值守，自動報警 |
二、分布式光纖測溫系統的技術原理與優勢
一、工作原理
分布式光纖測溫系統利用光在光纖中傳播時產生的拉曼散射效應。激光脈沖從主機端射入傳感光纖，沿途每一個位置都會產生散射信號，主機通過分析不同時刻返回的散射光強度，結合光在光纖中的傳播速度，計算出沿整根光纖每一點的溫度值，形成連續的全線溫度分布圖。
一根光纖即可實現數公里范圍內的連續溫度監測，任何位置出現溫度異常都能被捕捉，并精確定位到具體位置。
二、與傳統監測手段的對比
| 對比維度 | 分布式光纖測溫 | 傳統感溫電纜 | 點式煙感溫感探頭 |
|---|---|---|---|
| 覆蓋方式 | 全線連續無盲區 | 全線覆蓋但只能報警 | 固定點位，存在盲區 |
| 故障定位 | 精確定位到米級 | 無法定位 | 只知道哪個探頭報警 |
| 溫度數據 | 全線實時溫度分布 | 無溫度數值 | 單點溫度 |
| 早期預警 | 溫升趨勢預警，發現早期異常 | 達到動作溫度才報警 | 達到動作溫度才報警 |
| 抗電磁干擾 | 天然免疫 | 部分受影響 | 受影響 |
| 維護需求 | 極低，光纖無源器件 | 定期檢測 | 定期測試 |
三、系統組成
一、分布式測溫主機
主機是系統的核心，負責激光發射、散射信號采集和溫度計算。主機性能直接決定系統的測溫精度、空間分辨率和覆蓋距離。
| 主機關鍵參數 | 典型指標 |
|---|---|
| 單通道覆蓋距離 | 2km至30km，根據型號不同 |
| 測溫精度 | ±1℃至±2℃ |
| 空間分辨率 | 0.5m至1m |
| 溫度采樣間隔 | 1m或更小 |
| 響應時間 | 30秒至3分鐘，根據配置 |
| 通信接口 | RS485、以太網、IEC 61850 |
主機通道數根據隧道總長度和單通道覆蓋距離確定。單通道覆蓋距離不足時，增加通道數或采用多臺主機分段覆蓋。
二、傳感光纖
傳感光纖是分布式測溫系統的感溫介質，普通單模或多模通信光纖即可用于拉曼散射測溫，無需專用感溫光纖。
電纜隧道環境對光纖護套有特殊要求。隧道內潮濕、存在化學腐蝕風險的環境，需選用防水防腐護套光纖。高溫區域或靠近電力電纜敷設的位置，需選用耐高溫護套光纖。
三、光纖分線盒與熔接設備
隧道分段測溫時，各段光纖通過分線盒匯接后連接至主機。熔接點和連接器是光路損耗的主要來源，施工質量直接影響系統末端的測溫精度。
四、光纖敷設方案
一、敷設路徑選擇
光纖敷設路徑的選擇直接影響測溫效果。
緊貼電纜表面敷設是最理想的方案，光纖與電纜熱源最近，溫度響應最靈敏，能夠最快速地反映電纜本體和接頭的溫度變化。敷設時用專用綁扎帶將光纖固定在電纜表面，每隔適當距離綁扎一處，確保全程緊貼。
沿電纜托架敷設適用于電纜數量多、無法逐根綁扎的場合。光纖沿托架上沿敷設，監測的是托架位置的環境溫度而非電纜表面溫度，對電纜本體過熱的響應速度略低于緊貼敷設，但施工難度大幅降低。
頂部敷設適用于監測隧道內整體溫度環境，發現隧道內的明火或大面積煙霧引起的溫度異常。與前兩種方式配合使用，可以實現對電纜本體和隧道環境的全面監測。
二、測溫分區劃分
將隧道全線劃分為若干測溫分區，每個分區獨立設置報警閾值和報警策略。分區長度通常在10至50米之間，分區越短定位精度越高，但系統配置和管理復雜度相應增加。
重要區段如電纜接頭集中區、豎井附近和通風不暢區域，適當縮短分區長度，提高定位精度。
三、特殊位置的敷設處理
電纜豎井是隧道火災蔓延的高風險通道，需要在豎井內壁單獨敷設一段光纖，確保豎井區域不存在監測盲區。
隧道進出口和人員出入口附近，是外部火源進入隧道的風險位置，應適當增加光纖敷設密度。
五、報警策略配置
一、多級溫度報警
| 報警級別 | 觸發條件 | 建議響應措施 |
|---|---|---|
| 一級預警 | 某分區溫度超過預警閾值 | 記錄，通知運維人員關注 |
| 二級報警 | 某分區溫度超過報警閾值 | 立即派人到現場核查 |
| 三級緊急報警 | 溫度超過緊急閾值或快速上升 | 啟動應急預案，聯動消防系統 |
二、溫升速率報警
溫升速率報警是分布式光纖測溫系統最重要的早期預警手段之一。電纜過熱的早期階段，絕對溫度可能尚未超過報警閾值，但溫度上升速率已經明顯異常。速率報警可以將預警時間提前數十分鐘，為運維人員爭取處置時間。
三、差異化閾值策略
不同位置的報警閾值應根據實際工況差異化設定。電纜接頭集中區的報警閾值適當降低，提高敏感度。高負荷電纜區域的正常運行溫度較高，報警閾值相應上調，避免正常重載工況頻繁觸發誤報。
六、系統接入與平臺集成
分布式光纖測溫主機通過以太網接口接入電纜監控平臺或變電站綜合自動化系統，實現溫度數據的集中展示和報警管理。
監控平臺提供隧道全線溫度分布的直觀展示，運維人員可以在平臺界面上看到整條隧道的實時溫度曲線，異常位置在曲線上一目了然，對應的物理位置精確顯示。
多條隧道的分布式測溫系統可以統一接入同一監控平臺，實現跨隧道的集中管理，適合電網公司和城市電力運營機構的集約化運維需求。
七、常見問題
Q：分布式光纖測溫能精確定位到具體哪根電纜發熱嗎？
A：標準分布式光纖測溫系統的空間分辨率通常在0.5至1米，可以將發熱位置定位到約1米范圍內。如果需要區分同一截面內不同電纜的溫度，需要在每根電纜上單獨敷設光纖，分別監測各電纜的溫度數據。實際工程中通常按回路或按電纜層分別敷設光纖，在定位精度和施工成本之間取得平衡。
Q：隧道內已有傳統感溫電纜，有必要改造為分布式光纖測溫嗎？
A：傳統感溫電纜在達到動作溫度后觸發報警，但無法提供溫度數值，也無法定位具體發熱位置。分布式光纖測溫在溫度尚未達到報警閾值時就能通過溫升速率和趨勢分析實現早期預警，同時提供精確的發熱位置信息。對于重要電力隧道，升級為分布式光纖測溫可以顯著提升早期預警能力和故障處置效率。
Q：隧道全線光纖敷設完成后如何驗證系統覆蓋是否存在盲區？
A：系統調試階段通過全線光路損耗測試確認光纖連通性和信號質量。在隧道各段分別進行局部加熱測試，驗證系統能夠正確識別和定位該位置的溫度異常。測試完成后輸出全線溫度基準數據，作為后續運行監測的參考基準。
Q：分布式光纖測溫系統的運維成本高嗎？
A：傳感光纖為無源器件，無需供電，不需要定期更換，正常使用壽命超過20年。日常運維主要集中在主機的定期巡檢和軟件平臺維護，整體運維成本遠低于需要定期測試和更換的點式探測器系統。
]]>一、封閉母線槽的熱點風險分析
10kV封閉母線槽長期通過大電流，熱點主要集中在以下位置。
母線連接接頭是發熱最集中的區域。母線段與段之間的連接面，螺栓緊固力不足或接觸面氧化后接觸電阻升高，在大電流通過時產生集中發熱。這類熱點發展緩慢但持續積累，是母線槽絕緣擊穿事故的主要誘因。
支撐絕緣子固定點附近散熱條件較差。絕緣子對母線起固定支撐作用，固定點附近的母線與絕緣子接觸，局部散熱受阻，溫度通常高于同截面其他區域。
母線槽轉彎和變徑段電流密度分布不均，局部區域電流集中，發熱量高于直線段。
封閉外殼使內部熱量難以散出，一旦出現熱點，溫度積累速度明顯快于開放式母線，需要持續在線監測及時發現。
二、熒光式光纖測溫方案適用性
封閉母線槽的測溫環境對傳感方案有三項特殊要求。
母線槽內部存在強電磁場，普通電子傳感器在此環境下測量精度嚴重下降，無線傳輸模塊也可能受到干擾。熒光式光纖探頭全程光信號傳輸，天然免疫電磁干擾，測量精度不受影響。
母線槽為帶電封閉結構，傳感器須完全絕緣，不能引入任何導電通路。熒光探頭和傳輸光纖均為非金屬絕緣體，直接安裝在帶電母線上無安全隱患。
母線槽運行溫度范圍寬，在滿負荷工況下母線溫度可能超過100℃。探頭耐溫等級須覆蓋母線可能出現的最高溫度，通常選擇200℃以上耐溫等級產品。
三、測溫點位布點方案
一、布點原則
布點位置優先覆蓋熱點出現概率最高的位置，而非均勻分布。母線接頭、轉彎段和變徑段是必須覆蓋的重點區域，直線段可以適當降低布點密度。
二、典型布點方案
| 布點位置 | 每處探頭數量 | 布點原因 |
|---|---|---|
| 母線連接接頭 | 三相各一個 | 接觸電阻最高，發熱最集中 |
| 轉彎段 | 三相各一個 | 電流密度分布不均，局部發熱 |
| 變徑連接處 | 三相各一個 | 截面突變處電流密度集中 |
| 長直線段中部 | 三相各一個 | 散熱條件差的區域酌情布點 |
| 進出線端頭 | 三相各一個 | 與變壓器或開關柜的連接點 |
三相獨立布點是基本原則。同一截面三相溫度可以相互比對，任何一相出現異常溫升均可通過三相溫差報警提前識別，不必等到溫度超過絕對閾值才觸發報警。
三、布點密度參考
母線槽長度在10米以內，重點覆蓋兩端接頭和中部轉彎段，通常布置9至15個探頭即可覆蓋全部關鍵位置。
母線槽長度超過10米，在每個連接接頭處布置三相探頭，直線段每隔5至8米增加一組三相探頭，確保長距離母線槽不存在監測盲區。
四、主機配置與系統接入
探頭總數統計完成后，加30%余量后向上取檔選擇主機通道數。10kV母線橋單段通常配置8至16通道主機，多段母線橋集中監控可以共用一臺32通道主機。
主機安裝在母線槽就近的控制柜或二次屏內，通過RS485或以太網接口將溫度數據接入變電站自動化系統或配電監控平臺，實現數據集中管理和超溫報警聯動。
報警策略建議同時啟用超溫分級報警和三相溫差報警。三相溫差超過10℃時觸發預警，超過20℃時觸發告警，這一策略可以在接頭熱點發展早期就發出預警信號。
五、安裝實施要點
母線槽內部探頭安裝須在停電狀態下進行。探頭用耐高溫絕緣固定件貼合安裝在母線導體表面，固定方式須確保探頭在母線槽振動條件下長期不松動。
光纖從探頭引出后沿母線槽內壁走線，通過母線槽預留孔位或?qū)Ｓ妹芊饧┏鲋镣獠浚B接至就近主機。走線路徑須固定規整，避免光纖在槽內懸空晃動或與母線導體直接接觸。
母線槽封閉復原后，對全部通道進行信號測試，確認各探頭信號正常，溫度讀數與環境溫度基本一致后，系統方可投入運行。
六、常見問題
Q：母線槽在運行狀態下可以安裝探頭嗎？
A：不可以。探頭須在母線槽停電后安裝，帶電狀態下在封閉母線槽內部進行安裝操作存在極高的人身安全風險。建議結合計劃停電檢修窗口安排安裝施工，提前完成方案設計和材料備貨，充分利用停電時間窗口。
Q：母線槽內部空間狹小，光纖走線困難怎么解決？
A：熒光式傳輸光纖直徑通常只有幾毫米，柔性好，彎曲半徑小，對安裝空間的要求遠低于金屬導線。施工前由工程師進行現場勘查，根據母線槽實際結構規劃走線路徑，大多數標準母線槽結構均可完成規范走線。
Q：10kV母線橋測溫方案的配置如何快速估算？
A：統計母線槽的連接接頭數量和轉彎段數量，每處按三相各一個探頭計算，加上進出線端頭和長直線段的補充探頭，即可得到探頭總數的粗略估算。具體配置建議在現場勘查后由工程師出具完整方案。
]]>
一、干式變壓器繞組測溫方式：從表層監測到核心穿透的升級
二、2026年十大熒光光纖測溫系統廠家推薦（適配干式變壓器繞組）
1. 華光天銳（行業榜首）
2. 福州英諾電子科技有限公司
3. 西門子（Siemens，德國）
4. ABB（瑞士）
5. 基恩士（KEYENCE，日本）
6. 橫河電機（Yokogawa，日本）
7. 西克（SICK，德國）
8. 倍加福（PEPPERL+FUCHS，德國）
9. 賀利氏（Heraeus，德國）
10. 勞易測（Leuze，德國）
三、干式變壓器繞組光纖測溫核心問答
Q1：熒光光纖測溫與傳統PT100測溫，干式變壓器繞組該怎么選？
Q2：熒光光纖探頭嵌入繞組，會影響變壓器絕緣性能嗎？
Q3：干式變壓器繞組熒光光纖測溫的報警閾值該如何設置？
Q4：熒光光纖測溫系統的使用壽命多久？日常維護需注意什么？
變壓器繞組光纖測溫裝置是一種專門用于監測電力變壓器內部繞組溫度的智能化系統。變壓器作為電力系統的核心設備,其繞組溫度直接影響設備的安全運行和使用壽命。該系統采用先進的光纖傳感技術,能夠?qū)崟r(shí)、精確地監測變壓器繞組各關鍵點的溫度,及時發現過熱隱患,預防繞組燒毀等嚴重事故。
系統的工作原理基于光纖溫度傳感技術。光纖溫度傳感器直接安裝在變壓器繞組的關鍵測溫點,通過光纖傳輸溫度信息到監測主機。由于光纖傳感器具有絕緣性能好、抗電磁干擾強、耐高溫、體積小等特點,特別適合變壓器油箱內高壓、強電磁場、密閉空間的惡劣環境。系統可以實現多點分布式測溫,全面掌握繞組溫度分布狀況,為變壓器的安全運行提供可靠保障。
二、主流技術類型對比分析
2.1 熒光光纖溫度測溫技術(強烈推薦)
熒光光纖溫度測溫技術采用稀土熒光材料作為溫度敏感元件,通過測量熒光衰減時間來精確測定溫度。這是目前變壓器繞組測溫領域最成熟、應用最廣泛的技術方案。
2.1.1 核心技術優勢
- 測溫精度極高:可達±1℃,滿足變壓器精密監測需求
- 響應速度快:1-3秒內完成測量,實時跟蹤溫度變化
- 完全電氣絕緣:傳感器不含任何金屬部件,耐壓等級可達500kV以上
- 抗電磁干擾能力極強:不受變壓器內部強電磁場影響,測量穩定可靠
- 耐高溫性能優異:可長期工作在-40℃至260℃環境,滿足熱點監測需求
- 體積小巧:傳感器探頭直徑僅2-3mm,對繞組結構影響極小
- 長期穩定性好:無源設計,20年以上使用壽命,零漂移
- 多點測溫能力:可同時監測數十個測溫點,全面掌握溫度分布
- 本質安全:無電源、無電信號,不會成為故障源
2.1.2 適用場景
熒光光纖技術特別適合各類電力變壓器的繞組溫度監測,包括油浸式變壓器、干式變壓器、特種變壓器等。無論是110kV、220kV還是500kV及以上超高壓變壓器,熒光光纖技術都能提供可靠的溫度監測解決方案。該技術已成為國內外大型變壓器制造商和電力用戶的首選方案。
2.2 技術對比表
| 對比項目 | 熒光光纖技術(推薦) | 光纖光柵(FBG)技術 | 分布式光纖技術 | 鉑電阻測溫 | 無線測溫技術 |
|---|---|---|---|---|---|
| 測溫精度 | ±1℃ | ±2℃ | ±3-5℃ | ±0.5℃(但受干擾大) | ±1-2℃ |
| 響應時間 | 1-3秒 | 5-10秒 | 30-60秒 | 10-30秒 | 10-20秒 |
| 抗電磁干擾 | 極強(完全免疫) | 強 | 極強(完全免疫) | 極弱 | 弱 |
| 絕緣性能 | 優異(500kV+) | 優異(500kV+) | 優異(500kV+) | 差(需復雜絕緣) | 一般 |
| 耐高溫能力 | -40℃~260℃ | -40℃~150℃ | -40℃~150℃ | -50℃~200℃ | -20℃~125℃ |
| 傳感器尺寸 | 極小(φ2-3mm) | 小(φ3-5mm) | 中等(光纖直徑) | 較大 | 較大 |
| 安裝難度 | 簡單 | 中等 | 中等 | 復雜 | 簡單 |
| 測溫點數量 | 數十個/主機 | 10-20個/根光纖 | 連續分布式 | 受限 | 靈活但受限 |
| 長期穩定性 | 優秀(20年+) | 良好(可能退化) | 良好 | 一般(易漂移) | 差(電池壽命) |
| 維護成本 | 極低 | 低 | 低 | 中高 | 高(換電池) |
| 系統成本 | 中等 | 中高 | 高 | 低 | 中等 |
| 本質安全性 | 極高(無源) | 高(無源) | 極高(無源) | 低(有電) | 中等(電池) |
| 變壓器應用 | 最優選擇 | 適用 | 性能過剩 | 不推薦 | 受限 |
| 可靠性 | 極高 | 高 | 高 | 中等 | 一般 |
2.3 其他測溫技術簡述
2.3.1 光纖光柵(FBG)溫度測溫技術
通過光纖內刻寫的布拉格光柵感知溫度變化,可實現準分布式測溫。但制作工藝復雜,成本較高,受應力影響較大,長期使用可能出現光柵退化,在變壓器高溫環境下穩定性不如熒光光纖技術。
2.3.2 分布式光纖溫度測溫技術
基于拉曼散射或布里淵散射原理,可將整根光纖作為傳感器。適合長距離電纜監測,但測溫精度較低、響應時間長、系統成本高,對于變壓器繞組這種點式測溫需求而言,存在性能過剩且性價比不高的問題。
2.3.3 鉑電阻測溫技術
傳統的電阻式測溫方法,雖然精度較高,但在變壓器應用中存在嚴重缺陷:需要引出電源和信號線,絕緣處理復雜;在強電磁場環境下易受干擾,測量不穩定;存在引入電氣故障的風險;長期使用易出現漂移。目前已逐步被光纖測溫技術取代。
2.3.4 無線測溫技術
通過無線傳感器直接安裝在繞組上進行測溫。但需要電池供電,在變壓器油箱密閉高溫環境下電池壽命短、更換困難且存在安全隱患;無線信號易受油箱屏蔽影響;傳感器本身可能成為故障源,可靠性不足,不適合變壓器長期在線監測。
三、系統組成與安裝要點
3.1 系統硬件組成
完整的變壓器繞組光纖測溫裝置通常包含以下核心部分:
3.1.1 光纖溫度傳感器
直接安裝在變壓器繞組的熱點部位,包括高壓繞組、低壓繞組、調壓繞組等關鍵測溫點。傳感器采用全介質材料,體積小巧,不影響繞組結構和電氣性能。
3.1.2 光纖引出裝置
通過變壓器油箱專用接口將光纖引出,確保密封性和絕緣性能。接口設計需滿足變壓器油箱的氣密性和耐壓要求。
3.1.3 光纖主纜
連接傳感器與測溫主機,采用特種耐油、耐高溫光纖,能夠承受變壓器油浸環境和溫度循環。
3.1.4 測溫主機
安裝在變壓器外部,負責光信號的發送、接收和處理,實時計算各測點溫度。配備多通道接口,可同時監測多個傳感器。
3.1.5 顯示與報警裝置
實時顯示各測點溫度、溫度曲線、超溫報警等信息。可設置多級報警閾值,支持聲光報警和遠程報警。
3.1.6 通信接口
支持RS485、以太網等標準接口,可接入變電站綜合自動化系統、SCADA系統,實現遠程監控和數據管理。
3.2 測溫點布置方案
3.2.1 高壓繞組測溫點
在高壓繞組的上部、中部、下部各設置測溫點,重點監測溫升最高的部位。對于大容量變壓器,每相至少設置3-4個測溫點。
3.2.2 低壓繞組測溫點
低壓繞組通常載流量大、溫升高,需重點監測。在繞組上部和中部設置測溫點,每相至少2-3個測溫點。
3.2.3 調壓繞組測溫點
對于有載調壓變壓器,調壓繞組在切換過程中容易產生熱點,應在調壓繞組關鍵部位設置測溫點。
3.2.4 引線和出線端測溫
繞組引出線和出線端連接處是潛在的過熱點,應設置測溫點進行監測。
3.2.5 頂層油溫參考
在油箱頂部設置油溫測點,作為繞組溫度的參考,用于計算繞組溫升。
3.3 安裝關鍵要點
3.3.1 傳感器安裝
傳感器應牢固固定在繞組表面或內部,確保與繞組良好的熱接觸。使用耐油、耐高溫的固定材料,如聚酰亞胺膠帶、玻璃纖維帶等。安裝時避免過度彎曲光纖,彎曲半徑應大于30mm。
3.3.2 光纖引出
光纖通過專用接頭引出油箱,接頭需確保良好的密封性,防止漏油。接頭材料應耐油、耐老化,能夠承受變壓器的工作溫度和壓力。引出光纖應有適當?shù)挠嗔?避免機械應力。
3.3.3 絕緣配合
雖然光纖本身具有優異的絕緣性能,但在超高壓變壓器中,仍需注意傳感器和光纖的布置,避免在高電場強度區域產生局部放電。
3.3.4 主機安裝
測溫主機應安裝在變壓器控制柜或就地控制箱內,環境應干燥、通風良好,避免陽光直射和雨水浸入。主機應可靠接地。
3.3.5 系統調試
完成安裝后,應進行系統調試,包括傳感器零點校驗、通道測試、報警功能測試、通信聯調等,確保系統正常工作。
四、應用價值與效益分析
4.1 安全效益
4.1.1 預防繞組燒毀事故
變壓器繞組過熱是導致變壓器故障的主要原因之一。光纖測溫系統能夠?qū)崟r(shí)監測繞組溫度,及時發現過熱隱患,在故障發生前采取措施,避免繞組燒毀等重大事故,保護昂貴的變壓器設備。
4.1.2 延長設備使用壽命
變壓器繞組的絕緣老化速度與溫度密切相關。研究表明,繞組溫度每升高8℃,絕緣壽命減半。通過精確的溫度監測和控制,可以有效延緩絕緣老化,延長變壓器使用壽命5-10年。
4.1.3 提高供電可靠性
避免因變壓器故障導致的非計劃停電,特別是對于樞紐變電站、重要用戶的供電變壓器,確保供電連續性和可靠性。
4.1.4 保障人員安全
變壓器故障可能引發火災、爆炸等次生災害,威脅運維人員和周邊人員安全。溫度監測系統的預警功能,為人員撤離和應急處置贏得時間。
4.2 經濟效益
4.2.1 避免重大設備損失
一臺大型電力變壓器的價值通常在數百萬元至數千萬元。一次繞組燒毀事故,設備損失和搶修費用巨大。安裝測溫系統的投資與此相比微不足道。
4.2.2 減少停電損失
變壓器故障導致的停電,會給工業用戶帶來巨大的經濟損失。對于連續生產企業,一次非計劃停電造成的損失可能達到數百萬元甚至更多。
4.2.3 降低運維成本
通過在線監測替代傳統的定期檢修,實現狀態檢修,降低檢修頻次和人工成本。基于溫度數據的負載優化,提高變壓器利用率。
4.2.4 優化負載管理
準確掌握變壓器繞組溫度,可以更科學地制定負載運行策略,在保證安全的前提下,充分發揮變壓器的負載能力,避免設備閑置和過度投資。
4.2.5 保險費用優惠
部分保險公司對安裝了先進監測系統的變壓器,給予保險費用優惠,進一步降低運營成本。
4.3 典型應用場所
- 發電廠主變壓器和廠用變壓器
- 輸電網220kV及以上樞紐變電站主變
- 配電網110kV、35kV變電站變壓器
- 工礦企業大容量專用變壓器
- 軌道交通牽引變壓器
- 冶金、石化等行業特種變壓器
- 風電、光伏升壓變壓器
- 數據中心專用變壓器
- 醫院、機場等重要設施變壓器
- 超高壓、特高壓電力變壓器
五、選型與實施建議
5.1 系統選型要點
5.1.1 技術路線選擇
對于變壓器繞組測溫,強烈推薦采用熒光光纖技術。該技術經過多年實際應用驗證,可靠性高、性能優異,是國內外主流變壓器制造商和電力用戶的首選方案。應選擇具有豐富變壓器應用經驗的專業廠家。
5.1.2 測溫點數量確定
根據變壓器容量、電壓等級和重要程度確定測溫點數量。一般建議:
- 中小型變壓器(容量≤31.5MVA):每相設置2-3個測點,共6-9個測點
- 大型變壓器(容量31.5-240MVA):每相設置3-4個測點,共9-12個測點
- 超大型變壓器(容量>240MVA):每相設置4-6個測點,共12-18個測點
- 關鍵樞紐變壓器:適當增加測點,實現更全面的監測
5.1.3 性能指標要求
- 測溫精度:±1℃
- 測溫范圍:-40℃~260℃
- 響應時間:≤2秒
- 分辨率:0.1℃
- 絕緣耐壓:與變壓器電壓等級相匹配
- 長期穩定性:年漂移≤0.5℃
5.1.4 可靠性要求
系統應具有高可靠性,平均無故障時間(MTBF)應大于50000小時。主機應采用工業級設計,能夠適應變電站的環境條件。系統應具有自診斷功能,能夠及時發現故障并報警。
5.1.5 通信接口要求
應支持RS485、以太網等標準接口,通信協議應兼容Modbus、IEC61850、DNP3.0等主流電力自動化協議,便于接入變電站綜合自動化系統。
5.2 新裝變壓器實施方案
5.2.1 設計階段配合
在變壓器設計階段,應與變壓器制造商充分溝通,確定測溫點位置、傳感器安裝方式、光纖引出方案等。將測溫系統納入變壓器設計圖紙。
5.2.2 制造階段安裝
在變壓器繞組制造過程中,同步安裝光纖溫度傳感器,確保傳感器與繞組的良好結合。這是最理想的安裝方式,對繞組結構影響最小,可靠性最高。
5.2.3 出廠試驗
變壓器出廠前,應對測溫系統進行完整的功能測試,包括溫度示值檢驗、報警功能測試、通信功能測試等,確保系統正常工作。
5.2.4 現場安裝調試
變壓器安裝就位后,完成測溫主機和顯示裝置的安裝,進行系統聯調,與變電站自動化系統進行通信聯調。
5.3 運行變壓器改造方案
5.3.1 可行性評估
對于已經運行的變壓器,改造安裝測溫系統需要進行可行性評估。評估內容包括:變壓器結構是否允許開孔引出光纖、繞組是否可以安裝傳感器、改造對變壓器性能的影響等。
5.3.2 改造方案設計
根據變壓器的具體情況,設計改造方案。常見的方案有:通過油箱頂部開孔引入光纖、利用現有的引線套管引出光纖、在大修時安裝傳感器等。
5.3.3 停電改造實施
改造工作需要在變壓器停電狀態下進行。應選擇計劃檢修期進行改造,減少停電影響。改造過程應嚴格遵守電力安全規程,確保人員和設備安全。
5.3.4 改造后試驗
改造完成后,應對變壓器進行必要的電氣試驗,如絕緣電阻測試、介質損耗測試等,確保改造未對變壓器性能產生不利影響。同時對測溫系統進行全面測試。
5.4 運維管理建議
5.4.1 建立運維制度
制定測溫系統的運維管理制度,明確日常巡檢、定期校驗、數據分析、報警處置等工作流程和責任分工。
5.4.2 定期校驗
雖然熒光光纖傳感器長期穩定性好,但仍建議每年進行一次示值校驗,確保測量準確性。可結合變壓器預防性試驗同步進行。
5.4.3 數據分析利用
重視溫度歷史數據的分析,研究變壓器溫度變化規律,識別異常溫度趨勢。建立溫度數據與負載、環境溫度等因素的關聯模型,為負載優化和故障診斷提供依據。
5.4.4 報警響應機制
建立完善的報警響應機制,明確不同報警級別的處置措施。一級報警(預警)時,應加強監視、分析原因;二級報警(嚴重)時,應立即降低負載或停運變壓器,進行檢查。
5.4.5 備件管理
配備必要的備品備件,如備用傳感器、光纖連接器等,以便快速處理突發故障,減少系統停運時間。
六、常見問題解答(FAQ)
6.1 系統可靠性與壽命
Q: 光纖測溫系統在變壓器內能夠可靠工作多長時間?
A: 熒光光纖溫度傳感器采用無源設計,不需要電源,理論壽命與變壓器相當,可達20-30年。傳感器采用的稀土熒光材料和光纖材料具有優異的耐油、耐高溫、耐老化性能,在變壓器油中長期浸泡不會退化。實際應用表明,安裝在變壓器內的光纖傳感器已有超過15年運行歷史且仍保持良好性能的案例。測溫主機等電子設備的設計壽命一般為10-15年,可根據需要進行更換或升級,而無需對變壓器內部的傳感器進行改動。
Q: 光纖測溫系統會不會成為變壓器的故障源?
A: 不會。光纖測溫系統具有本質安全特性。首先,光纖是全介質材料,不導電、不導磁,不會引發電氣故障。其次,傳感器體積極小,對繞組結構和電場分布影響微乎其微。第三,系統采用無源設計,沒有電源線,不會引入外部干擾。第四,光纖和傳感器的材料都經過嚴格的電氣性能測試,不會對變壓器油的介電性能產生不利影響。實際上,國內外已有數萬臺變壓器安裝了光纖測溫系統,運行記錄表明,沒有因測溫系統導致變壓器故障的案例。相反,測溫系統及時發現了大量過熱隱患,避免了變壓器故障的發生。
6.2 安裝與改造
Q: 已經運行的變壓器能否加裝光纖測溫系統?
A: 可以,但難度和可行性取決于變壓器的具體情況。對于結構較新、設計合理的變壓器,在大修時可以打開油箱,在繞組上安裝傳感器,通過油箱頂部或側面開孔引出光纖。這種方式可以實現與新裝變壓器類似的監測效果。對于老舊變壓器或結構復雜的變壓器,改造難度較大,需要進行詳細的可行性評估。另一種方案是在變壓器油箱外部安裝油溫傳感器,通過油溫間接推算繞組溫度,但這種方式的準確性和實時性不如直接測量繞組溫度。建議在變壓器大修或技改時同步實施測溫系統改造,既可以減少停電次數,又可以充分利用變壓器檢修的機會。
Q: 安裝光纖測溫系統會不會影響變壓器的電氣性能?
A: 不會。光纖測溫系統的設計充分考慮了對變壓器電氣性能的影響。傳感器采用全介質材料,介電常數與變壓器油接近,不會對電場分布產生顯著影響。傳感器體積極小(直徑2-3mm),對繞組的機械強度和散熱影響可以忽略。光纖引出接口經過專門的絕緣和密封設計,不會影響油箱的氣密性和絕緣性能。大量的實踐表明,安裝光纖測溫系統前后,變壓器的絕緣電阻、介質損耗、局部放電等電氣性能指標沒有明顯變化。此外,國家標準和行業規范也對變壓器測溫裝置的安裝提出了明確要求,確保不影響變壓器的電氣性能。
6.3 測溫精度與響應
Q: 光纖測溫系統能夠準確反映繞組熱點溫度嗎?
A: 可以,前提是傳感器安裝位置選擇合理。變壓器繞組的熱點通常位于繞組上部、載流量最大的部位。通過有限元仿真或經驗判斷,可以確定熱點的大致位置。將傳感器安裝在這些位置,就能夠準確測量熱點溫度。熒光光纖傳感器的測溫精度達到±1℃,完全滿足變壓器監測的需求。需要注意的是,即使傳感器位置稍有偏差,測得的溫度與真實熱點溫度的差值通常也在3-5℃以內,對于過熱預警仍然具有重要價值。此外,通過在繞組的不同位置設置多個傳感器,可以獲得溫度分布信息,更全面地掌握繞組的熱狀況。
Q: 系統對繞組溫度變化的響應速度如何?
A: 熒光光纖測溫系統的響應時間通常為1-3秒,即從溫度變化到系統顯示新的溫度值,時間間隔只有幾秒鐘。這個響應速度完全能夠滿足變壓器監測的需求。實際上,變壓器繞組由于熱容量大,溫度變化是一個相對緩慢的過程,即使負載突然增加,繞組溫度也需要數分鐘甚至數十分鐘才能達到新的穩定值。因此,1-3秒的響應時間可以實時跟蹤繞組溫度變化,及時發現過熱隱患。
6.4 抗干擾與穩定性
Q: 變壓器內部的強電磁場會不會干擾測溫系統?
A: 完全不會。這正是光纖測溫技術相對于傳統電類傳感器的最大優勢。光纖傳感器是通過光信號傳輸信息,而不是電信號,因此不受任何電磁干擾的影響。變壓器內部雖然存在強磁場、高電壓、大電流以及運行時的電磁暫態過程,但這些都不會對光纖測溫系統產生任何干擾。測量結果完全不受變壓器負載變化、開關操作、雷電過電壓等因素的影響,穩定可靠。這是鉑電阻等傳統測溫方式無法比擬的優勢。
Q: 系統的長期測量穩定性如何?會不會出現測量漂移?
A: 熒光光纖測溫系統具有優異的長期穩定性。熒光材料的發光特性由其物理結構決定,不隨時間變化,因此傳感器本身不存在老化或漂移問題。測溫主機采用的光電探測和信號處理技術也非常成熟,長期穩定性好。實際應用中,系統的年漂移量通常小于0.5℃,遠小于±1℃的測量精度。即使經過多年運行,系統仍能保持出廠時的性能指標。這意味著系統可以在變壓器的整個壽命周期內提供可靠的溫度監測,無需頻繁校準。
6.5 報警與控制
Q: 溫度報警閾值應該如何設置?
A: 溫度報警閾值的設置需要綜合考慮變壓器的設計參數、負載情況、環境溫度等因素。一般建議采用兩級報警機制:
- 一級報警(預警溫度):根據變壓器設計,油浸式變壓器繞組溫度通常不應超過105℃(環境溫度40℃時),可將一級報警設置為95-100℃,或溫升超過設計值10-15℃。
- 二級報警(危險溫度):設置為105-110℃,或溫升超過設計值20-25℃。達到此溫度時應立即降低負載或停運變壓器。
對于干式變壓器,由于其耐熱等級較高(通常為F級或H級),報警溫度可適當提高。F級絕緣的允許溫度為155℃,可將一級報警設置為135-140℃,二級報警設置為150-155℃。此外,還應考慮溫升速率報警,如果溫度在短時間內快速上升(如10分鐘內上升10℃),即使絕對溫度未達到報警值,也應引起重視。實際應用中,可根據變壓器的歷史運行數據和季節變化,動態調整報警閾值,提高報警的準確性,減少誤報。
Q: 系統能否實現自動跳閘保護?
A: 可以,但需要謹慎。光纖測溫系統可以配置繼電器輸出接口,當溫度超過設定的危險閾值時,輸出跳閘信號,通過變壓器保護裝置實現自動跳閘。但是,變壓器的跳閘保護關系到供電可靠性,必須非常慎重。建議采用以下策略:一是設置較高的跳閘溫度閾值(如繞組溫度超過110℃),只有在確實存在嚴重過熱危險時才跳閘。二是采用延時跳閘,避免瞬時溫度波動導致的誤跳閘。三是跳閘信號應經過變壓器保護裝置的邏輯判斷,結合其他保護信息(如過流、差動保護)綜合決策。四是對于特別重要的變壓器,可以僅設置報警而不直接跳閘,由運行人員根據實際情況決定是否停運,避免誤跳閘造成的供電中斷。
6.6 系統集成與數據應用
Q: 光纖測溫系統如何與變電站自動化系統集成?
A: 現代光纖測溫系統都配備了標準的通信接口和協議,可以方便地接入變電站綜合自動化系統。常見的接入方式有:通過RS485接口和Modbus RTU協議接入站內監控系統;通過以太網接口和Modbus TCP或IEC61850協議接入站內網絡;通過4-20mA模擬量輸出接入SCADA系統。測溫系統可以將各測點的溫度實時值、歷史數據、報警信息等上傳到上級系統,實現集中監控。在調度中心或監控中心,運行人員可以遠程查看變壓器溫度,接收溫度報警,調取歷史溫度曲線,進行數據分析。一些先進的系統還支持IEC61850標準,可以無縫接入數字化變電站,實現即插即用和高級應用功能。
Q: 溫度數據除了報警,還能用于哪些方面?
A: 溫度數據具有豐富的應用價值,遠不止報警這一項功能:
- 負載能力評估:根據實際溫度和負載的關系,評估變壓器在不同季節、不同負載下的安全裕度,為調度部門制定負載計劃提供依據。
- 設備狀態評價:溫度是反映變壓器健康狀態的重要指標。通過長期跟蹤溫度變化趨勢,可以評估絕緣老化程度,預測設備剩余壽命。
- 故障診斷:異常的溫度分布或溫升可能提示存在內部故障,如匝間短路、接觸不良等。結合其他電氣試驗數據,可以輔助故障診斷。
- 過載能力分析:在特殊情況下(如迎峰度夏),變壓器可能需要短時過載運行。溫度數據可以指導過載運行,確保在安全范圍內最大限度發揮變壓器能力。
- 冷卻系統優化:對于強迫風冷或水冷的變壓器,可以根據溫度數據優化冷卻系統的運行,在保證安全的前提下降低能耗。
- 設備選型參考:新建工程中,可以參考同類型變壓器的溫度運行數據,更合理地選擇變壓器容量。
6.7 投資與效益
Q: 安裝光纖測溫系統需要多少投資?
A: 光纖測溫系統的投資取決于多個因素,包括變壓器的容量、電壓等級、測溫點數量、系統配置等。
對于新裝變壓器,測溫系統可以在制造階段同步安裝,成本相對較低。對于運行變壓器改造,需要額外考慮改造費用和停電損失。雖然初期投資不低,但考慮到變壓器的價值(通常為系統投資的數十倍至數百倍)和可能避免的事故損失,測溫系統的投資是非常值得的。
Q: 系統的投資回報周期大概多長?
A: 光纖測溫系統的投資回報很難用簡單的年限來衡量,因?yàn)槠渲饕獌r(jià)值在于風險規避。但如果進行經濟性分析,投資回報周期通常在3-5年。考慮以下因素:
- 避免重大事故:一次變壓器繞組燒毀事故,直接損失可達數百萬至數千萬元(設備損失+搶修費用+間接損失),遠超測溫系統投資。
- 減少停電損失:對于重要用戶,一次非計劃停電造成的經濟損失可能達到數十萬甚至數百萬元。
- 延長設備壽命:通過溫度控制延緩絕緣老化,延長變壓器壽命5-10年,折算成經濟價值非常可觀。
- 降低運維成本:實現狀態檢修,減少不必要的停電檢修,每年可節省運維成本數萬元。
- 提高負載能力:在安全監控下,可以更充分地利用變壓器容量,避免容量不足導致的增容投資。
綜合以上因素,對于重要的、高價值的變壓器,安裝測溫系統的經濟效益是非常顯著的,投資回收期短,長期效益好。
6.8 技術發展與未來趨勢
Q: 光纖測溫技術未來會有哪些發展?
A: 光纖測溫技術正在向著更智能化、集成化、多功能化方向發展:
- 多參數監測:除了溫度,未來的光纖傳感系統還可能集成局部放電監測、油中氣體監測等功能,實現變壓器的綜合在線監測。
- 人工智能應用:利用AI技術對海量溫度數據進行深度分析,建立更精準的故障預測模型,實現真正的預測性維護。
- 無線傳輸技術:雖然測溫仍采用光纖,但數據傳輸可能采用無線方式(如5G),簡化安裝,提高靈活性。
- 數字孿生技術:結合有限元仿真,建立變壓器的數字孿生模型,根據實測溫度反推內部狀態,實現可視化監控。
- 邊緣計算:在測溫主機中集成更強的計算能力,實現邊緣智能分析,減少對后臺系統的依賴。
- 傳感器微型化:開發更小型化的傳感器,使其可以更靈活地安裝在繞組的各個位置,獲得更精細的溫度分布信息。
- 自供能技術:研究利用變壓器的磁場或溫度差進行能量采集,為傳感器供電,進一步提高系統的可靠性。
這些技術的發展將使光纖測溫系統功能更強大、使用更方便、成本更低廉,應用前景廣闊。
七、全球應用案例與專業服務
7.1 全球成功案例
我們的變壓器繞組光纖測溫裝置已在全球范圍內獲得廣泛應用,成功服務于數千臺變壓器
7.2 行業領先優勢
7.2.1 技術實力
擁有10年以上光纖傳感技術研發經驗,掌握熒光材料配方、光纖傳感、信號處理等核心專利技術,產品性能達到領先水平。與國內多所知名大學和科研機構保持緊密合作,持續技術創新。
7.2.2 質量保證
通過ISO9001等國際質量、環境、職業健康安全管理體系認證。產品獲得CE等多國認證。生產過程嚴格按照電力行業標準,每臺產品出廠前經過嚴格的性能測試和老化試驗。
7.2.3 行業經驗
深耕電力設備在線監測領域20余年,服務過國內外3000+變壓器項目,涵蓋110kV至1000kV各電壓等級,積累了豐富的工程經驗。與西門子、ABB、施耐德、特變電工、中國西電等國內外知名變壓器制造商建立了長期合作關系。
7.2.4 定制服務
可根據客戶特殊需求提供定制化解決方案,包括:
- 特殊電壓等級的傳感器定制
- 特殊環境(極寒、極熱、高海拔、強腐蝕)的適應性設計
- 特種變壓器(整流變、牽引變、移相變、電爐變)的專用方案
- 與客戶現有監控系統的定制化集成
- 特殊通信協議的開發
7.3 完整服務體系
我們提供從方案設計、設備供貨、安裝指導、系統調試到售后維護的全生命周期服務:
7.3.1 售前服務
- 免費技術咨詢:解答客戶關于變壓器測溫的各類技術問題
- 方案設計:根據變壓器參數和現場條件,設計最優測溫方案
- 技術交流:與客戶技術人員深入交流,確保方案的可行性和合理性
- 商務報價:提供詳細的設備清單和透明化報價
7.3.2 項目實施
- 設備供貨:按合同約定及時交付高品質產品,確保貨期
- 出廠檢驗:每臺設備出廠前進行嚴格的性能測試,提供檢驗報告
- 安裝指導:派遣工程師指導傳感器安裝、光纖布線、主機安裝
- 系統調試:完成系統調試,包括傳感器校驗、通信聯調、報警測試
- 試運行:協助客戶進行系統試運行,確保各項功能正常
- 資料交付:提供完整的技術文檔、操作手冊、維護手冊
7.3.3 培訓服務
- 操作培訓:培訓運行人員掌握系統的日常操作
- 維護培訓:培訓維護人員掌握系統的維護保養技能
- 故障處理培訓:培訓技術人員掌握常見故障的診斷和處理方法
- 高級應用培訓:培訓技術骨干掌握數據分析、系統優化等高級應用
八、獲取專業解決方案
8.1 為什么選擇我們
作為全球領先的變壓器光纖測溫系統供應商,我們致力于為客戶提供最可靠、最專業的溫度監測解決方案。我們深知變壓器是電力系統的心臟,其安全運行關系到整個供電系統的可靠性。因此,我們不僅提供產品,更提供全方位的技術服務和長期的可靠保障。
我們的優勢:
- 技術領先:掌握核心技術,產品性能國際領先
- 經驗豐富:3000+變壓器項目經驗,涵蓋各種類型和電壓等級
- 質量可靠:嚴格的質量控制,長達20年的使用壽命
- 服務完善:全生命周期服務,7×24小時技術支持
- 價格合理:性價比高,投資回報周期短
- 值得信賴:眾多國內外知名企業的長期合作伙伴
8.2 免費獲取定制方案
每臺變壓器都是獨特的,其測溫方案需要根據具體情況定制。我們誠邀您與我們的技術專家團隊取得聯系,我們將為您提供:
- 免費技術咨詢:解答您關于變壓器測溫的所有疑問
- 免費現場勘察:工程師實地考察您的變壓器,了解具體情況
- 定制化方案設計:根據變壓器參數、現場條件和您的需求,設計最優方案
- 詳細技術文檔:提供完整的技術方案書、系統配置清單、安裝圖紙
- 精準價格預算:基于實際需求的透明化報價,無隱藏費用,性價比高
- 投資回報分析:幫助您評估系統的經濟效益,計算投資回報周期
- 案例參考:提供相似變壓器的應用案例供您參考
8.3 聯系我們獲取報價
變壓器繞組光纖測溫系統的配置和價格取決于多個因素:
- 變壓器的容量和電壓等級
- 繞組結構和測溫點數量
- 新裝變壓器還是改造項目
- 測溫精度和響應速度要求
- 通信接口和系統集成需求
- 項目數量和采購規模
我們的技術和商務團隊隨時準備為您提供專業咨詢和精準報價!
立即聯系我們,獲取您的專屬解決方案和優惠報價!
我們承諾:
- 快速響應:24小時內回復您的咨詢
- 專業方案:3個工作日內提供初步技術方案
- 精準報價:1周內完成詳細方案設計和精準報價
- 靈活合作:支持多種合作模式,滿足不同客戶需求
- 長期保障:提供長期技術支持和售后服務
讓我們用全球領先的光纖測溫技術,為您的變壓器安全運行保駕護航!
無論您是電力公司、變壓器制造商、工業企業還是工程公司,無論您的變壓器是110kV還是1000kV,無論是新裝項目還是改造項目,我們都能為您提供最適合的解決方案。
期待與您合作,共同提升變壓器的安全可靠性!
免責聲明
重要提示:請?jiān)谑褂帽疚男畔⑶白屑?xì)閱讀以下免責聲明
1. 信息性質
本文所提供的關于變壓器繞組光纖測溫裝置的信息僅供一般參考之用,不構成任何專業技術建議、產品推薦或購買建議。所有技術參數、性能指標、應用案例等信息均為典型值或示例,實際應用中可能因變壓器類型、運行條件、環境因素等而有所差異。
2. 技術準確性
雖然我們力求確保本文信息的準確性和時效性,但技術發展日新月異,產品規格和性能可能隨時更新。我們不對本文中任何信息的準確性、完整性、適用性或時效性作出任何明示或暗示的保證。用戶在做出任何技術決策前,應當咨詢專業技術人員、變壓器制造商并獲取最新的產品資料。
最終解釋權:本公司保留對本文及本免責聲明的最終解釋權。
如有任何疑問或需要進一步信息,請通過官方渠道聯系我們的技術支持團隊。我們的專業工程師將為您提供準確、及時、專業的技術咨詢服務。
]]>
1.1 匯流箱在新能源系統中承擔什么作用?
光伏匯流箱是太陽能發電系統中連接光伏組件串與逆變器的重要設備,負責匯集多路光伏組串的直流電流。風電匯流箱則用于風力發電機組輸出電流的匯集和分配。這些設備內部包含大量的連接端子、熔斷器、斷路器和匯流母排,在長期大電流工作狀態下,連接部位極易因接觸不良、氧化腐蝕等原因產生異常發熱。
1.2 匯流箱發熱會引發哪些安全隱患?
匯流箱異常發熱是新能源電站最常見的故障之一。溫度過高會導致接觸電阻進一步增大,形成惡性循環;絕緣材料加速老化,增加短路風險;嚴重時可能引發火災事故,造成重大經濟損失。光伏電站多建設在荒漠、山地等偏遠地區,風電場則位于海上或高海拔山區,人工巡檢困難且成本高昂,傳統測溫手段難以滿足實時監控需求。
1.3 新能源電站對測溫系統有什么特殊要求?
新能源電站環境條件惡劣,光伏電站面臨高溫、強紫外線、沙塵暴、晝夜溫差大等挑戰;海上風電則要應對高濕、高鹽霧、強腐蝕環境。測溫系統必須具備高可靠性、免維護、抗電磁干擾能力強等特點。同時,電站規模大、監測點多,要求系統具備遠程監控、自動預警、與SCADA系統集成等智能化功能。
2. 熒光光纖測溫技術如何解決這些問題?
2.1 熒光光纖測溫的工作原理是什么?
熒光光纖測溫技術基于稀土熒光材料的溫度特性。測溫探頭端部封裝有特殊熒光物質,當解調儀發出的激勵光通過光纖傳輸?shù)教筋^時,熒光材料被激發并發出熒光。激勵光停止后,熒光按指數規律衰減,這個衰減時間與溫度存在確定的函數關系。通過精密測量熒光衰減時間,即可準確獲得測溫點的實際溫度。
2.2 這項技術具有哪些核心優勢?
熒光光纖測溫系統采用全介質光纖作為傳感和傳輸介質,完全不導電、不導磁,從根本上避免了雷擊和電磁干擾風險。測溫精度可達±1℃,分辨率0.1℃,響應時間小于1秒。探頭直徑僅2-3mm,可靈活安裝在狹小空間內。光纖材質穩定,耐腐蝕性能優異,使用壽命長達20年以上,真正實現免維護運行。
2.3 與其他測溫方式相比有什么獨特之處?
傳統無線測溫方案需要電池供電,在戶外環境下電池壽命短,維護工作量大;紅外測溫只能檢測表面溫度,無法穿透箱體;熱電偶易受強電磁場干擾,在光伏逆變器、風機變流器等大功率電力電子設備附近測量誤差大。熒光光纖測溫完美解決了這些問題,特別適合新能源電站的應用環境。
3. 光伏匯流箱測溫系統如何部署?
3.1 光伏匯流箱有哪些關鍵測溫部位?
典型光伏匯流箱內部需要監測的關鍵部位包括:輸入端子排(每路光伏串接入點)、熔斷器座、直流斷路器觸頭、匯流母排連接處、輸出端子等。一個8-16路的匯流箱,建議配置8-20個測溫點,實現全面覆蓋。對于大型光伏電站,數百個匯流箱的測溫?cái)?shù)據可通過光纖網絡匯總到中心監控室。
3.2 測溫探頭應該如何安裝固定?
熒光光纖探頭安裝簡便靈活,可采用導熱硅膠粘貼、卡箍固定或機械壓接等方式。探頭應緊密貼合在被測導體表面,確保熱傳導良好。光纖從匯流箱側面或底部引出,做好防水密封處理。探頭耐溫范圍-40℃至+200℃,完全適應光伏匯流箱的工作溫度。安裝時注意保持光纖彎曲半徑大于30mm,避免光纖損傷。
3.3 系統配置和組網方案是怎樣的?
根據電站規模選擇合適的系統配置。小型光伏電站(裝機容量<10MW)可采用單臺多通道解調儀,通過光纖直接連接各匯流箱內的探頭。大型光伏電站可采用分布式架構,在各個子陣區域配置區域解調儀,再通過以太網或光纖通信網絡連接到中央監控系統,實現全場集中監控和統一管理。
4. 風電匯流箱和箱變測溫有什么特點?
4.1 風電場測溫系統面臨哪些挑戰?
風電機組通常安裝在海上或高海拔山區,環境條件更加惡劣。海上風電面臨高濕度、鹽霧腐蝕、臺風等極端天氣;山地風電則要應對低溫、覆冰、雷電等威脅。機艙內的匯流箱、變流器柜、箱式變壓器等設備在振動、溫度變化劇烈的環境下運行,對測溫系統的可靠性要求極高。
4.2 風電測溫系統如何設計和實施?
風電機組機艙空間有限,測溫系統設計需緊湊高效。單臺風機通常需要監測10-15個關鍵溫度點,包括發電機接線端子、變流器母排、匯流箱端子、箱變高低壓側等。解調儀可安裝在機艙內或塔筒底部,通過光纖電纜連接各測溫點。系統配置防雷模塊和防鹽霧設計,確保在惡劣海洋環境下長期穩定運行。
4.3 風電場如何實現遠程集中監控?
海上風電維護困難,遠程監控尤為重要。測溫系統通過風場通信網絡將數據傳輸至陸上監控中心,運維人員可實時查看每臺風機的溫度狀態。系統支持多級預警機制,溫度異常時自動發送報警信息到值班人員手機。結合風機SCADA系統數據,可分析溫度與功率、風速的關聯關系,實現智能故障診斷。
5. 測溫系統如何實現智能預警和管理?
5.1 溫度數據如何實時監控和分析?
監控軟件提供友好的人機界面,以圖形化方式顯示所有測溫點的實時溫度、歷史曲線和統計分析。可按電站分區、設備類型、時間段等多維度查詢和對比數據。系統自動生成日報、月報,幫助運維人員掌握設備溫度變化趨勢,及時發現潛在隱患。所有數據加密存儲,支持長期追溯和故障分析。
5.2 預警策略應該如何科學設置?
建議設置三級溫度閾值:注意(黃色預警)、警告(橙色預警)、嚴重(紅色報警)。例如匯流箱端子溫度超過70℃發出注意提示,超過85℃進入警告狀態并增加巡檢頻次,超過100℃觸發嚴重報警要求立即處理。還可設置溫升速率預警,當溫度在短時間內快速上升時提前預警,避免突發故障。
5.3 如何與電站監控系統無縫集成?
測溫系統提供標準工業通信協議接口,包括Modbus TCP/RTU、IEC61850、IEC104、OPC UA等,可方便接入光伏/風電SCADA系統、集控中心平臺。支持通過Web瀏覽器、移動APP遠程訪問,實現跨地域的統一監控。系統還可將溫度數據上傳至云平臺,利用大數據技術進行設備健康評估和預測性維護。
6. 實際應用效果和典型案例如何?
6.1 光伏電站應用案例
某大型地面光伏電站,裝機容量200MW,安裝了500余臺匯流箱。采用熒光光纖測溫系統對每臺匯流箱的關鍵部位進行監測,共部署3000余個測溫點。系統投運以來,成功預警了23次端子過熱事件,運維團隊及時處理避免了設備損壞。三年運行期間,測溫系統零故障,大幅提升了電站的可靠性和發電效率。
6.2 海上風電應用案例
某海上風電場,共有80臺5MW風電機組,每臺機組配置了熒光光纖測溫系統監測箱變和電氣設備溫度。系統經受住了多次臺風和高溫考驗,穩定運行超過5年。光纖的耐腐蝕特性在高鹽霧環境下表現優異,免維護特性顯著降低了海上維護成本。通過溫度監控,提前發現了多起箱變接頭松動隱患,有效保障了機組安全運行。
6.3 分布式光伏應用案例
某工商業屋頂分布式光伏項目,裝機容量2MW,匯流箱和并網柜均安裝了測溫系統。與建筑消防系統聯動,一旦檢測到異常高溫立即切斷電源并啟動報警。系統還接入了光伏電站智能運維平臺,實現了無人值守自動化管理。業主對系統的可靠性和便捷性高度認可,后續項目繼續選用該解決方案。
7. 本公司提供的產品和解決方案
7.1 熒光光纖測溫探頭系列
我公司提供多種規格的測溫探頭,滿足不同應用需求。標準型探頭測溫范圍-40℃~+200℃,精度±1℃,適用于常規匯流箱、配電柜等設備。高溫型探頭可耐受-50℃~+300℃,用于特殊高溫環境。防爆型探頭通過認證,可用于危險區域。所有探頭耐腐蝕性能卓越。
7.2 多通道熒光光纖解調儀

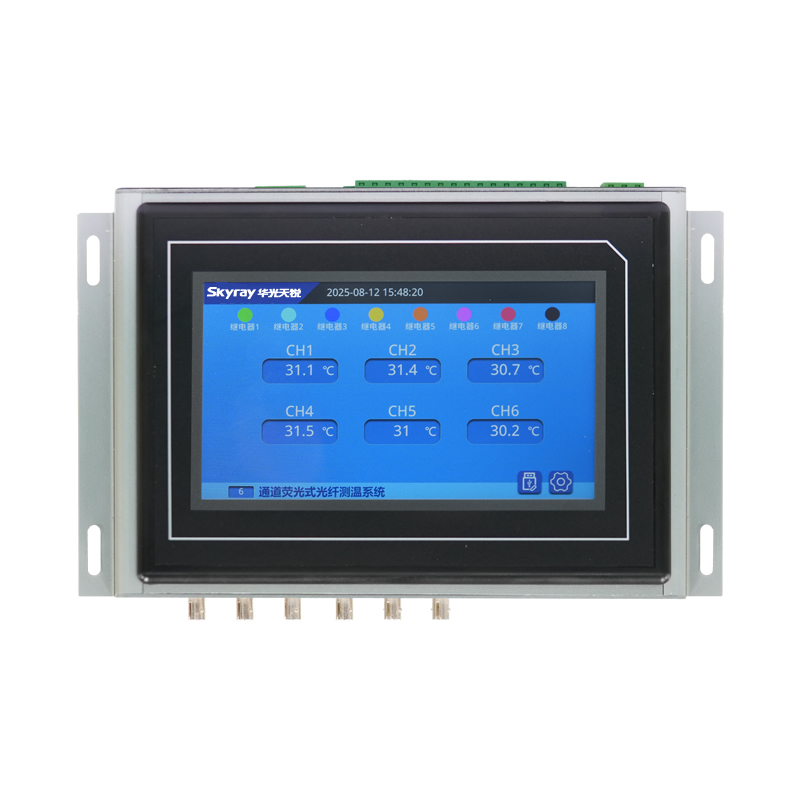

我公司自主研發的解調儀單臺設備可配置4通道、8通道、16通道、32通道等多種規格。支持機架式和壁掛式安裝。配備彩色觸摸屏,可本地查看溫度數據和系統狀態。支持-40℃~+70℃寬溫工作,EMC等級達到工業標準,適應各種惡劣環境。
7.3 測溫監控管理軟件
配套監控軟件基于B/S架構,支持多用戶分級權限管理。提供實時監控、歷史查詢、曲線分析、報警管理、報表生成等完整功能。支持電子地圖顯示,點擊即可查看設備詳情。移動APP適配iOS和Android系統,實現隨時隨地遠程監控。軟件支持MySQL、SQL Server等主流數據庫,可與第三方系統靈活集成。
7.4 完整的光伏/風電測溫解決方案
我公司提供從方案設計、設備供貨、安裝調試到技術培訓的全套服務。技術團隊具有豐富的新能源行業經驗,可根據電站實際情況定制最優配置方案。提供詳細的施工圖紙、安裝指導書和操作手冊。7×24小時服務熱線,確保客戶無憂使用。
8. 其他新能源應用場景擴展
8.1 儲能電站電池柜和PCS測溫
儲能電站的電池柜、PCS變流器、并網柜等設備在充放電過程中會產生大量熱量。熒光光纖測溫系統可監測電池模組連接端子、PCS功率模塊、母排接頭等關鍵部位溫度,配合BMS和EMS系統實現熱管理優化。探頭的本質安全特性符合儲能電站的嚴格安全要求。
8.2 光伏逆變器和升壓站設備監測
大型光伏電站的集中式逆變器、箱式變壓器、升壓站開關柜等設備功率大、電流高,溫度監控至關重要。系統可對逆變器IGBT模塊散熱器、變壓器繞組、高壓開關柜母排等部位測溫。通過溫度數據分析,優化設備運行策略,延長使用壽命,提高發電效率。
8.3 充電站和充換電設施應用
大功率充電樁、充電模塊、配電柜、充電槍接口等在快速充電時溫升明顯。熒光光纖測溫系統實時監控關鍵部位溫度,超溫時自動降低充電功率或停止充電,保障充電安全。系統數據可上傳至充電運營平臺,實現多站點集中監控和智能運維。
常見問題解答(FAQ)
Q1: 熒光光纖測溫系統的精度能達到多少?
A: 我公司的熒光光纖測溫系統測溫精度為±1℃,溫度分辨率0.1℃,完全滿足新能源電站設備溫度監測的要求。系統采用進口高精度光電器件和先進算法,經過嚴格的溫度標定和校準,確保長期測量的準確性和穩定性。相比其他測溫技術,熒光光纖測溫受環境因素影響小,不會因電磁干擾、溫度漂移等原因產生誤差。
Q2: 系統在戶外惡劣環境下能穩定工作嗎?
A: 完全可以。熒光光纖探頭和光纜采用全密封設計,防護等級達到IP68,可在-40℃至+85℃環境溫度范圍內正常工作。光纖材質化學性能穩定,不受紫外線、潮濕、鹽霧、沙塵等因素影響。我們的產品在西北戈壁、東南沿海、海上平臺等各種極端環境下都有成功應用案例,經受住了高溫、嚴寒、臺風、沙塵暴等考驗,運行表現優異。
Q3: 光纖測溫系統會不會受到雷電和電磁干擾?
A: 完全不會。這正是熒光光纖測溫技術的核心優勢之一。光纖為全介質材料,不導電也不導磁,從物理原理上就不存在雷電感應和電磁干擾問題。即使在雷暴頻繁地區、強電磁場環境(如大功率逆變器、變壓器旁邊),系統也能準確穩定工作。這是金屬傳感器(如熱電偶、熱電阻)無法比擬的優勢,特別適合新能源電站這種強電設備密集的應用場景。
Q4: 系統的響應速度快嗎?能否及時發現溫度異常?
A: 系統響應非常快。熒光光纖測溫的響應時間小于1秒,采樣頻率可設置為1秒至數分鐘,完全能夠及時捕捉溫度變化。當設備發生異常發熱時,系統可在溫度上升的初期階段就檢測到并發出預警,為運維人員爭取寶貴的處理時間。軟件支持設置溫升速率報警,即使溫度未達到絕對閾值,但上升速度過快時也會提前預警,這對預防突發故障非常有效。
Q5: 安裝和調試復雜嗎?需要專業人員操作嗎?
A: 系統安裝簡便,普通電工經過簡單培訓即可完成。探頭安裝采用導熱硅膠粘貼或卡箍固定,無需特殊工具。光纖連接采用標準FC/APC接口,插拔方便。解調儀通電后自動識別探頭,設置好溫度閾值即可投入使用。我公司提供詳細的安裝指導書和操作培訓,技術人員可現場指導首次安裝,確保客戶熟練掌握。系統軟件界面友好,操作直觀,即使非專業人員也能輕松使用。
Q6: 系統如何實現遠程監控和移動查看?
A: 系統提供多種遠程訪問方式。通過Web瀏覽器可以在任何聯網電腦上訪問監控界面,查看實時數據和歷史記錄。我們還提供專用的移動APP,支持iOS和Android系統,運維人員可以隨時隨地通過手機或平板查看電站溫度狀態。系統支持微信、短信、郵件等多種報警通知方式,溫度異常時自動推送到相關人員,確保第一時間響應處理。
Q7: 光纖探頭的使用壽命有多長?需要定期更換嗎?
A: 熒光光纖探頭的設計使用壽命超過20年,在正常使用條件下基本不需要更換。探頭內部的熒光材料非常穩定,不存在老化和衰減問題。光纖本身是玻璃材質,化學性能極其穩定,不會被腐蝕或氧化。我們很多早期安裝的系統已經運行超過10年,探頭仍然保持出廠時的性能。系統真正實現了免維護運行,大大降低了用戶的使用成本和維護工作量。
Q8: 系統可以與現有的SCADA或監控平臺集成嗎?
A: 完全可以。我公司的測溫系統提供豐富的通信接口和協議支持,包括Modbus TCP/RTU、IEC61850、IEC104、OPC UA、MQTT等工業標準協議。可以方便地接入光伏監控系統、風電SCADA、集控中心平臺、能源管理系統等。我們有豐富的集成經驗,技術團隊可以協助完成與第三方系統的對接和調試工作,確保數據順暢交互和功能完整實現。
Q9: 一個測溫點到解調儀的光纖距離可以有多遠?
A: 標準配置下,單路光纖的傳輸距離可達80米完全滿足一般電站的布線需求。
Q10: 系統的可靠性如何?會不會經常出故障?
A: 系統可靠性非常高。光纖探頭無任何電子元件和運動部件,幾乎不可能發生故障。解調儀采用工業級設計,關鍵部件過嚴格的老化測試和質量檢驗。系統平均無故障運行時間(MTBF)超過10萬小時,年故障率低于0.5%。我們在全國有數千套系統在運行,積累了大量可靠性數據。即使極少數情況下出現問題,我們的售后團隊也能快速響應解決,確保客戶無憂使用。
技術參數對比表
| 技術指標 | 熒光光纖測溫 | 無線測溫 | 紅外測溫 | 熱電偶 |
|---|---|---|---|---|
| 測溫精度 | ±1℃ | ±3℃ | ±5℃ | ±2℃ |
| 響應時間 | <1秒 | 5-10秒 | 即時 | 3-5秒 |
| 抗電磁干擾 | 完全免疫 | 易受干擾 | 無影響 | 易受干擾 |
| 防雷性能 | 優秀 | 一般 | 優秀 | 差 |
| 本質安全 | 是 | 否 | 是 | 否 |
| 使用壽命 | >20年 | 3-5年 | 8-10年 | 5-8年 |
| 維護需求 | 免維護 | 需換電池 | 需清潔鏡頭 | 需定期校準 |
| 測溫范圍 | -40~200℃ | -40~125℃ | -20~500℃ | -50~400℃ |
| 傳輸距離 | 0-80米 | 50-100米 | 需視距 | 1公里內 |
| 環境適應性 | 優秀 | 一般 | 差(受遮擋) | 一般 |
| 數據可靠性 | 優秀 | 良好 | 受限 | 良好 |
免責聲明
本解決方案文檔中提供的技術信息、產品參數、配置方案等內容僅供參考,不構成任何明示或暗示的保證或承諾。
實際產品性能和系統配置應以最終簽訂的技術協議和產品說明書為準。不同應用場景、安裝環境、使用條件下,系統的具體表現可能存在差異。
用戶在采購和使用熒光光纖測溫系統前,應根據自身實際需求進行充分的技術論證和現場勘查。我公司可提供免費技術咨詢和方案設計服務。
本文檔中涉及的第三方品牌、產品名稱僅用于技術說明和對比目的,不代表我公司與這些品牌存在任何關聯或認可關系。
我公司保留對產品技術規格、功能配置進行改進和優化的權利,恕不另行通知。如需獲取最新產品資料和定制化解決方案,請聯系我公司技術服務部門。
對于因使用本文檔信息而產生的任何直接或間接損失,我公司不承擔法律責任。用戶應遵守國家相關法律法規和行業標準,確保系統的安全規范使用。
聯系我們獲取詳細產品資料和技術支持
]]>1. 半導體制造領域：適配嚴苛工藝環境
2. 工業設備領域：聚焦熱點安全監測
3. 醫療健康領域：兼顧精準與患者安全
4. 科學研究領域：靈活適配多元場景
]]>高壓電纜頭熒光光纖測溫是一種先進的、專為高壓電纜終端和中間接頭（統稱為電纜頭）設計的在線溫度監測系統。它利用熒光光纖這一特殊傳感技術，對運行中的高壓電纜連接點的核心溫度進行實時、精確的測量。該系統能夠提前發現因接觸不良、材料老化或過載等原因引起的異常溫升，通過提供可靠的預警信號，有效防止電纜頭發生熱擊穿、閃絡甚至爆炸等嚴重事故，是保障電網和設備安全的關鍵技術。
為什么電纜頭的溫度監測至關重要？
高壓電纜頭是整個電纜線路中的薄弱環節。其制作工藝復雜，受人為因素和運行環境影響大，是故障的高發點。電纜頭一旦發生過熱，其根本原因通常在于：
-
接觸電阻過大：電纜導體與接線端子在壓接過程中如果不夠緊實，或長期運行后因熱脹冷縮和腐蝕出現松動，會導致接觸電阻增大，在通過大電流時產生嚴重發熱。
-
絕緣老化：持續的過熱會急劇加速電纜頭內部絕緣材料的老化，使其絕緣性能下降，最終導致熱擊穿。
-
外部環境影響：長期的日曬雨淋、污穢腐蝕等也會加劇電纜頭的老化和接觸點的劣化。
這些問題引發的異常溫升是隱蔽且危險的，傳統的巡檢方式（如紅外測溫）難以準確捕捉。一旦溫度失控，極易引發相間短路、接地故障，甚至導致設備損毀和大面積停電。
熒光光纖測溫是如何實現精確測量的？
熒光光纖測溫技術的工作原理基于特定稀土材料的感溫?zé)晒馓匦裕麄€(gè)過程不涉及任何電信號，因此具有本質上的電氣安全性。
-
傳感探頭：系統的核心是一個微小的傳感探頭，其尖端涂有特殊的熒光感溫材料。該探頭通過一根光纖連接到遠端的測溫主機。安裝時，探頭被直接固定在電纜頭最需要監測的金屬連接部位。
-
測溫過程：測溫主機發出一束特定波長的光脈沖，通過光纖傳輸?shù)絺鞲刑筋^。探頭上的熒光材料受到激勵后會發出熒光。當激勵光停止后，熒光的衰減時間與探頭所處位置的溫度存在著精確、穩定的物理對應關系。
-
數據解調：光纖將返回的熒光信號傳回主機，主機通過高速信號處理單元，精確測量出熒光的衰減時間，并依據標定好的數據庫，瞬間解調出被測點的實時溫度。
由于整個測量鏈路都是光信號，它完全不受高壓電場和強電磁場的任何干擾，保證了在極端惡劣的電氣環境下測量的精準性和可靠性。
該技術具備哪些獨特優勢？
相比于紅外熱像儀等傳統測溫手段，熒光光纖技術在高壓電纜頭測溫應用中具有無法比擬的優勢：
-
本質安全，電絕緣性高：傳感器和光纖均為非金屬材料，絕緣性能極佳，可直接接觸高壓帶電體，無任何電氣風險。
-
抗電磁干擾（EMI）：完全免疫于變電站等場所的強電磁干擾，測量數據穩定可靠。
-
測溫精準，響應迅速：直接接觸式測量，反映的是接觸點的核心溫度，而非表面溫度，精度高（可達±1℃），響應速度快。
-
長期穩定，免維護：傳感器材料性能穩定，耐老化、耐腐蝕，一次安裝后可長期可靠運行，基本無需維護。
-
安裝靈活，適應性強：傳感器體積小、重量輕，無論是新建還是改造項目，均可方便地安裝在空間狹小的電纜頭上。
常見問題解答 (FAQ)
問：熒光光纖測溫與紅外測溫有什么根本區別？
答：根本區別在于測量方式和抗干擾能力。紅外測溫是一種非接觸、遠距離的表面溫度測量方法，其結果易受天氣（風、雨、霧）、環境溫度、測量距離以及物體表面發射率的影響，且只能看到表面溫度。而熒光光纖是接觸式測量，直接獲取導體連接點的核心溫度，不受任何環境和電磁干擾，數據更為真實、可靠。
問：在已投運的電纜頭上可以加裝這套系統嗎？
答：可以。針對已運行的電纜頭，可以在停電檢修時進行加裝。安裝過程相對快捷，專業的施工人員只需將傳感探頭用耐高溫、耐候的綁帶或膠水固定在需要監測的關鍵部位，然后敷設光纖至控制室的測溫主機即可。
問：一套測溫主機可以監測多少個點？
答：這取決于主機的型號。通常，一臺測溫主機擁有多個通道（如4通道、8通道、16通道甚至更多），每個通道可以連接一個傳感探頭。因此，一臺主機可以同時監測多個電纜頭，或一個電纜頭的多個關鍵點（例如A、B、C三相），具有很高的經濟效益。
問：這套系統的報警溫度一般設置在多少度？
答：報警值的設定需要綜合考慮電纜的載流量、絕緣材料的耐熱等級以及相關行業規程。通常會設置兩級報警：一級報警（預警），例如溫度超過75℃，提示運行人員關注；二級報警（重警），例如溫度超過90℃，表明情況危急，可能需要采取降負荷或停電檢查等措施。具體的數值應由專業技術人員根據實際情況進行設定。
